画像検査環境 こんな課題ございませんか?

バスラー(Basler)、ダルサ(DALSA)、NED、竹中、キーエンス(KEYENCE)、他、取付・固定自在治具。角度調整機構を搭載 取付方法の違うカメラ・照明の固定困難

・アングル材を駆使し苦心して固定している
・多々テストしたいが固定方法の違いで行えない
・機材固定にばかり時間が取られている

CCS、モリテックス、イマック、他、ライン照明・LED照明・画像処理用・光学用照明の固定が可能。角度調整機構を搭載 必要箇所で調整が行えない難解

・必要箇所でできず他方を何か所も移動している
・調整すると他方の角度が狂ってしまう
・不安定でのズレ、強度不足によるずれ、同じ撮像再現が困難

画像処理専用のカメラスタンド、照明スタンド、検査台。ミスミ、SUS、NICのアルミフレームを採用。角度調整機構を搭載し、実験・検査・撮像・実機運用にまで使用可能 直感的・直接的な操作が行えないロス

・照射角・入射角を変える都度、縦柱も横柱も組み直している
・主柱の位置移動では、目的の入射角度に至らない
・再現性のある角度可変が行えない
・角度変化による強調差異テストが困難、行えない



カメラ固定や機器取付・機材固定、角度調整や角度可変を最短に。画像処理・実験・画像検査・欠陥検査の撮像、機構設計の時間に集中できます

環境づくりばかりに時間が掛かる事実

・複数カメラをテストしたくとも設置時間ばかり掛かってしまう
・固定が不安定、正確・再現可能な環境が作れない
・フレームの追加や治具の固定に自由度が無く、すぐに改良できない



画像検査環境での課題、困りごと

画像処理、画像検査、光学テスト環境において、さまざまな方の課題

さまざまな方からお聞きした課題。生産メーカー様、装置メーカー様、大学、試験期間、研究所様






こんな方のご要望にお応えします

  • ラインセンサーカメラなどで光学条件をテストする方へ
  • 画像処理の導入初期や効率改善のため必要な調整箇所が整ったオールインワン環境が必要な方へ
  • 光学条件の技術者育成、画像処理ソフト開発費、画像処理機器のコスト軽減を検討している方に
  • 画像処理や画像機器のデモを行う方へ
  • 遠隔・移動環境型の環境づくりを検討している方へ
  • 強度のある検査台・測定台をお探しの方へ
  • 検証から実機搭載まで一貫した共通環境信頼性向上・立会時間短縮を検討している方へ



特徴

アルミフレームへ固定できる産業用カメラ取付治具、角度可変、装置搭載可能。 可変固定機構を搭載 (意匠取得)

さまざまな形状に対応する可変固定機構を搭載

・カメラシャーシFlexCamは、エリアカメラ、形状多彩なラインセンサーカメラを1つのシャーシで固定可能
・照明シャーシFlexLightは、固定位置の相違するライン照明、ネジサイズの相違する照明などを1つのシャーシで固定可能
・簡易的な固定ではなく、実機運用可能な
恒久的・強固な固定が可能。テストから実機搭載まで適用できます

カメラ角度、照明角度、光学条件が可能な、実機採用可能な業界唯一の画期的な傾斜方式 調整機構を標準装備 (意匠取得)

画像処理光学条件に必要な調整機構を標準装備

・カメラの前後左右角度、WD微調、回転微調を直感的に調整が可能
・照明照射角を上下左右、回転を直感的に調整可能。照明シャーシは狭小部設置を想定し片方向(対面ネジではなく同方向ネジ)から操作ができる様に考慮
・主柱傾斜ベースFlexMainは基礎角度可変として角度ステップ可変機構を持ち、再現性を重視
・各調整機構は”前後調整は前後のみ”の様に独立しており、角度のメモ記録(スマートフォンの角度測定アプリが便利)が可能、撮像環境の数値再現が可能です。

装置ステージ(ベース盤) 実機用にも試験様にも使用可 あえて市販汎用アルミフレームを採用

ナット溝を全面に配置したベース盤。各柱のすべての面にもナット溝があり、機材設置・修正移動が即座に自由自在

・ミスミ社、SUS社、NIC社の汎用アルミフレームと互換
・搬送機構も回転機構もセンサーも直接そのまま、もしくはLアングルのみで任意の位置に設置可能
・汎用アルミフレームやその付随製品群を自由に追加することができ、専用設計を減らし、低コストに、短期間に環境を整えることが可能
・装置運用、インライン運用において、設変対応がその場で可能

FLEX検査台は、オールインワン画像処理ベース環境。NIC・SUS・ミスミアルミフレームを採用。カメラ固定・角度調整機能、照明固定・角度可変機構標準搭載。強固確実なネジ固定を採用



画像処理の必須環境をオールインワン

テスト環境をそのまま移設・実機運用を可能にする各部調整機構は強固確実なネジ固定を採用

・同一検査台(共通環境)による分散作業化。テレワークでの意見交換の基準台。
・構築環境そのままを部署間、会社間で
設置移動が行えます
・ベース盤、柱フレームのどの場所にも固定レール溝有
・現地運用中で発生しがちな補強やセンサー追加など改良自由自在
・研究室設置、装置組込み設置、インライン設置を再構築することなく移設が可能
・装置運用、インライン運用において、画像機材変更・搬送系やセンサー固定などの設変対応がその場で可能


製品ラインナップ

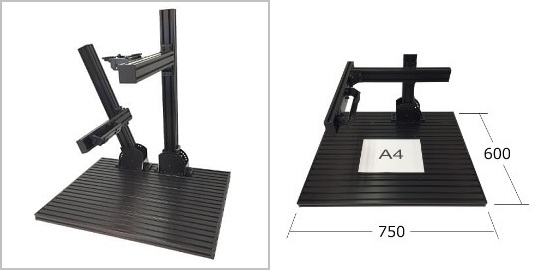

ベース盤面積を大きく [FLEX7560シリーズ]

製品ラインナップ:検査台 FLEX7560の外観、サイズ感。角度調整、角度可変を搭載した画像処理専用スタンド治具

  • 可変用途に合わせ3種、フレームメーカーの選択ができます
  • 大きなステージエリア確保
  • 機構設計面積が充実

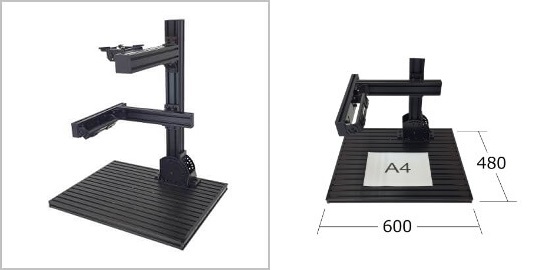

オールインワンをコンパクトに [FLEX6048シリーズ]

製品ラインナップ:検査台 FLEX6048の外観、サイズ感。角度調整、角度可変を搭載したコンパクト、アルミフレーム構成の画像処理専用スタンド治具

  • フレーム種類選択は7560と同様の選択ができます
  • デスクサイドワゴンにも置けるサイズ
  • 移動に有利なコンパクト

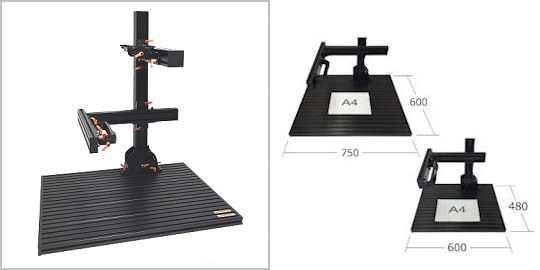

工具レスで可変・調整できる [FLEX F-ONEシリーズ]

製品ラインナップ:検査台 FLEX F-ONEの外観。ワンタッチで角度調整、角度可変を可能にした拡張モデル、アルミフレーム構成の画像処理専用治具

  • FLEX7560/6048へワンタッチ操作を可能にしたモデル
  • 画像検証時にはワンタッチ調整、確定設置時には強固にネジ固定が可能
  • 更に強固に固定する場合は操作レバーをネジに置換が可能




商品レポート

[こんな風に使えます] 商品レポート:


商品レポート。ユーザーコメント。お客様の声

これは「画像処理フレームの関節」です

単体パーツを購入して、アルミフレームは社内設計で対象装置に合わせて自社で用意しています。
キーエンスの画像処理ユニットを使っています。対象ワークごとにカメラや照明、位置関係が都度変わってきますが、自分の思うように設計し、画像処理ユニットとの位置関係はフレームの長さを聞く程度です。画像処理フレームの”関節”として使用しています。この各所の”関節”があるおかげで突然の仕様変更にも設変が要りません。効率化が図れて助かっています。

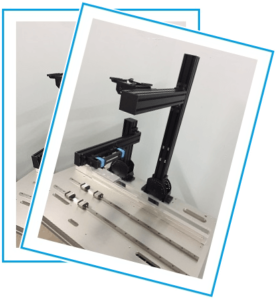

お客様からの商品運用写真。ラインセンサーカメラ画像検査。関節と称し即座に調整可能。





商品レポート。ユーザーコメント。お客様の声

持ち運びできるのでお客様のところへ行けます。「カッコいいし、すごく説得力があります。」

弊社はシステムハウスですが、お客様のところへソフト処理の報告や状況説明に実働環境を持っていけるのがグッド。重いですがしっかり固定できているので車で持ち運びでき、実働をお見せすることですごく説得力があります。



商品レポート。ユーザーコメント。お客様の声への画像処理環境ドットコムからの補足コメント

ご参考:
[FLEX7560独立アーム] 接地面から主柱TOPまでの長さ:847mm
[FLEX6048独立アーム] 接地面から主柱TOPまでの長さ:747mm
・トヨタプロボックス荷室高さ:935mm
・日産 ADバン荷室高さ :940mm
・ホンダフィット荷室高さ :860mm, 入口天地770mm
・スズキエブリイ(軽自動車)荷台サイズ:高さ1060x奥行770mm




商品レポート。ユーザーコメント。お客様の声

「照明固定シャーシFlexLight をカメラ固定に応用」しました

特殊な大型カメラの設置に、照明用の固定シャーシFlexLightを応用しました。FlexLightのスライド固定にカメラを固定するカスタム板金を相談しながら同時に作っています。

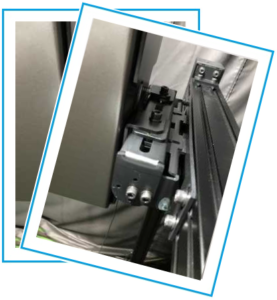

お客様からの商品運用写真。FAカメラ画像検査。Flex照明固定シャーシを応用し位置可変・角度調整としたFLEX検査台。







商品レポート。ユーザーコメント。お客様の声

「駆動部をユニット化」しています

お客様からのサンプル試験環境に使用しています。サンプルによって、透過環境、反射環境や回転体駆動、平行移動など変わりますが、このFLEX7560検査台を使うようになってからは、駆動部をユニット化することになり、簡単に素早く環境が変えられる様になっています。
サンプル試験において、思った角度にすぐに変えられるのは、ほんとに便利です。

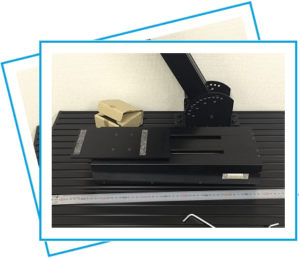

お客様からの商品運用写真。ラインセンサーカメラ画像検査。設置・角度調整のFLEX検査台をサンプル試験に使用し、駆動部をユニット化して効率改善。






[こんな風に使えます] 弊社からのご案内:


商品レポート。ユーザーコメント。お客様の声への画像処理環境ドットコムからの補足コメント

フレームの長さや、機能パーツの増減、ご対応できます

対象のカメラが特殊過ぎてシャーシに合わないから”カメラ固定シャーシだけ”要らない・・。フレームの長さを指定したい・・。など、使い方のさまざまにできる限り対応できたら。と思っていますので、お問い合わせページからお気軽にご要望ください。ご要望に合わせてお見積できます。




商品レポート。ユーザーコメント。お客様の声への画像処理環境ドットコムからの補足コメント

強固な角度固定ができる本商品です。画像処理以外に使えそう?ご対応できます

まったく違う分野、まったく違う用途、使いたいイメージをお伝えいただければ、本品の製品仕様を元に可否検討してご回答します。”こんな風に使いたいんだけど” ”固定したいものが違う” ”検査台の大きさやフレームの長さが違う”など。お気軽にご要望ください。

たとえば・・

人が支えているではちょっと重い
ポーズや向きを少しづつ変えながら固定したい。何度も繰り返したい
機材を宙づりに固定したい
ものづくりの可変できる作業台が欲しい
医療機器や器具の固定台

ほかにも・・と思います、お気軽にお問い合わせください。
