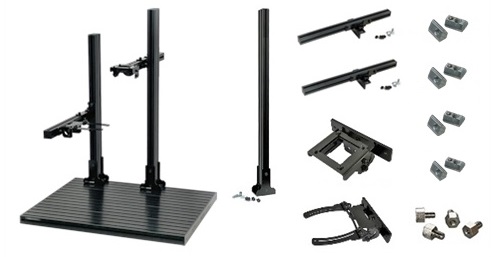

FLEX-A 検査ステージ

仕様：

  1. FLEX-Aベース盤は、幅500x奥行390mmのA5039モデル、幅600x奥行480mmのA6048モデルの2種類ございます。
  2. 角度可変機構数、設置方法で選択できるカメラ固定シャーシ 4品種、照明固定シャーシ 5品種、ベース盤から直立する主柱、主柱へ水平方向に設置する副柱を選択してご希望のセットアップが可能です。
  3. 検査ワークに合わせ、マグネット台と静電マットがリバーシブルで使用できるデスクプレートを同梱選択できます。柱長などご指定カスタム仕様にもできます。

ベース盤仕様

  • 幅500x奥行390mmのFLEX-A5039モデル、幅600x奥行480mmのFLEX-A6048モデルの2種類ございます
  • ベース盤幅の拡張/縮小など、カスタム対応も可能です。
画像処理用のアルミフレームベース盤。FLEX-A5039モデルカメラスタンドベース

FLEX-A5039

画像検査、画像処理用のアルミフレームベース盤。FLEX-A6048モデルカメラスタンドベース

FLEX-A6048

モデルFLEX-A5039ベースFLEX-A6048ベース
サイズ　　幅 / 奥行500x390mm600x480mm
　　　　　ベース面高さ30mm+約15mm (ゴム足高さ)
レール溝　ピッチ / 溝方向等間隔30mm / 幅方向へ水平
　　　　　溝幅 / 溝深さ8mm / 9mm
　　　　　最大レール(水平)幅491mm591mm
　　　　　適用挿抜ナット　M6NT-M6　　　互換品：SFB-616/SUS社, HNTA6-6/ミスミ社
　　　　　　　　　　　　　M5NT-M5　　　互換品：SFB-615/SUS社, HNTA6-5/ミスミ社
　　　　　　　　　　　　　M4NT-M4　　　互換品：SFB-614/SUS社, HNTA6-4/ミスミ社
　　　　　　　　　　　　　M3NT-M3　　　互換品：SFB-613/SUS社, HNTA6-3/ミスミ社
材質 / 表面処理アルミ,SPCC / 黒アルマイト,カチオン電着黒
耐荷重両端支持ばり荷重/1mmたわむ荷重　※鋭利な荷重を除く
ベース盤：100kgf(L600)
質量5.6kg8.0kg

同梱選択：デスクプレート

  • マグネットベースが使用できる平面スチールプレート面と、精密機器や衝撃を嫌う用途に使用できる静電マット面のリバーシブルになっており、四隅4点のツマミネジを操作するだけで表裏反転、取外しが可能です。
カメラスタンドをマグネット台として使用できるオプションプレートです。

マグネット台面
(裏面静電ﾏｯﾄ面)

電子部品のワーク検査、画像処理に使用できる静電マット仕様の画像処理ベース盤です。

静電マット面
(裏面ﾏｸﾞﾈｯﾄ台面)

モデルマグネット台&静電マット
デスクプレートA5039		マグネット台&静電マット
デスクプレートA6048
サイズ　　幅 / 奥行500x320 mm600x410 mm
　　　　　厚さ板厚t1.2 ,静電マット約2mm　計約3.5mm
材質 / 表面処理SPCC / カチオン電着黒 / 静電マット:NBR(緑)
装着方法ツマミネジ四隅4か所 (ツマミ高さ約6mm)
質量2.0kg3.8kg
付属品ツマミネジ x4個、挿抜ナット NTB-M4 x4個

　挿抜ナットNTBは、保持バネ(滑り止め)タイプ

同梱選択：静電マット用アース

  • 静電マット面用のアース端子。ご使用時に勝手の良い位置にペンチでカシメて固定します。

静電マット用のアース端子。ホーザン社のアース端子を採用しています。

F-127-1m

モデル静電マットアース F-127-1m
装着方法端子をプライヤーなどによるカシメ
装着場所静電マット外周の任意の場所に可
アース線長 / 線材1m / 緑0.75スケア
付属品カシメ部絶縁用シール x1枚 , 取付説明書

FLEX-A カメラ固定シャーシ

仕様：

  1. 調整機構の搭載数で-1A、-2A、-3Aの3種のモデル。
  2. 柱への固定方法品種で、柱面固定モデルCE10D1、柱突当(先端)固定モデルCE10D2の2種がございます。

柱面固定仕様

  • 1Aモデルはカメラ画角回転が可能、3Aモデルは画角回転、画角上下、画角左右の3機構を搭載。
  • 3Aモデルは垂直柱へ設置することも可能です。
  • CA10D1は主柱、副柱の面に沿って設置するモデルです。
カメラ固定シャーシCE10D1。1Aモデルは1つの調整機構を搭載しています。

CE10D1-45-1A

カメラ固定シャーシCE10D1。2Aモデルは画角回転、画角上下の2つの調整機構を搭載したカメラ固定治具です。

CE10D1-45-2A

カメラ固定シャーシCE10D1。3Aモデルは画角回転、画角上下、画角左右の3つの角度調整機構を搭載したカメラ固定治具です。

CE10D1-45-3A

モデルCE10D1-45-1ACE10D1-45-2ACE10D1-45-3A
対応カメラ外径幅x高さ最大44x44mm ※奥行長は固定に不問
対応カメラ固定ネジ　M2-M2.5最大ピッチ20mm
　　　　　　　　　　M3最大ピッチ31mm
　　　　　　　　　　M4最大ピッチ31mm
　　　　　　　　　　UNC1/4-201か所
調整機構　画角回転方向90°単位x4方向 , 微調整±5°
　　　　　画角上下方向　－　　(水平精度±2度)上方向90° / 下方向20°
　　　　　画角左右方向微調整±2.5°左65° / 右65°
柱固定　　柱面固定 CE10D1M6適合x2か所 取付ピッチ120mm
　　　　　柱突当固定 CE10D2　－モデル：CE10D2-3A
　　　　　垂直柱設置　－　－　〇
材質 / 表面処理SPCC (-3Aの一部SS400) / カチオン電着黒
耐荷重11kgf22kgf9kgf
質量270g340g485g
付属品主副柱取付用ネジ、挿抜ナット NT-M6 x各2個
取扱説明書(保証書含む)
耐荷重試験：カメラ固定(固定面1)ネジへブロック材を固定し1mmたわむ荷重
　　　　　　※但し各調整･固定ネジをしっかり固定の時
FLEX-AエリアカメラシリーズCE10D1-45-1Aモデルの寸法図

CE10D1-45-1A寸法図

FAエリアカメラ向けCE10D1-45-2Aモデルの寸法図

CE10D1-45-2A寸法図

画像処理エリアカメラ向けCE10D1-45-3Aモデルの寸法図

CE10D1-45-3A寸法図

CE10D1モデル共通の対応カメラ固定寸法図

対応カメラ固定寸法図

FLEX-AエリアカメラシリーズCE10D1-45-1Aモデルの調整機構、角度調整図

CE10D1-45-1A
調整機構

FAエリアカメラ向けCE10D1-45-2Aモデルの調整機構、角度調整図

CE10D1-45-2A
調整機構

画像処理エリアカメラ向けCE10D1-45-3Aモデルの調整機構、角度調整図

CE10D1-45-3A
調整機構

　　<寸法図をクリックすると拡大表示されます。>

先端固定仕様(突当固定)

  • カメラ固定シャーシでは、調整機構-3Aのモデルが突当て設置で選択できます。
  • 副柱へ突き当てる様に先端に設置するモデルです。水平方向のみでなく垂直方向へも設置できます。

カメラ固定シャーシCE10D2。突当固定モデルです。画角回転、画角上下、画角左右の3つの角度調整機構を搭載したカメラ固定治具です。

CE10D2-45-3A

モデル　－　－CE10D2-45-3A
仕様下記項以外D1モデルと共通
柱固定　　柱面固定 CE10D1モデル：CE10D1-1Aまたは-2A,-3A
　　　　　柱先端固定 CE10D2　－M6適合x2か所
　　　　　垂直柱設置　－
材質 / 表面処理　－SPCC / カチオン電着黒
耐荷重　－5kgf
質量　－400g
付属品主副柱取付用ネジ、挿抜ナット NT-M6 x各2個
取扱説明書(保証書含む)
耐荷重試験：カメラ固定(固定面1)ネジへブロック材を固定し1mmたわむ荷重
　　　　　　※但し各調整･固定ネジをしっかり固定の時
FLEX-AエリアカメラシリーズCE10D2-45-3Aモデルの寸法図

CE10D2-45-3A寸法図

画像処理エリアカメラ向けCE10D2-45-3Aモデルの調整機構、角度調整図

CE10D2-45-3A
調整機構

CE10D1モデル共通の対応カメラ固定寸法図。柱面モデルと共通です。

対応カメラ固定寸法図(柱面共通)

カメラ固定治具、FLEX-Aカメラ固定シャーシ突当モデルの主柱からの最小突き出し距離の寸法図

最小突き出し距離

　　<寸法図をクリックすると拡大表示されます。>

FLEX-A 照明固定シャーシ

仕様：

  1. 調整機構の搭載数で-1A、-2A、-3Aの3種のモデル。
  2. 柱への固定方法品種で、柱面固定モデルCE10E1、柱突当(先端)固定モデルCE10E2の2種がございます。

柱面固定仕様

  • 1Aモデルは照射角上下が可能、3Aモデルは照射角上下、左右、偏向(扇方向)の3機構を搭載。
  • 2A、3Aモデルは垂直柱へ設置することも可能です。
  • 主柱、副柱の面に沿って設置するモデルです。
照明固定シャーシCE10E1。1Aモデルは照射角上下の角度可変を搭載しています。

CE10E1-80-1A

照明固定シャーシCE10E1。2Aモデルは照射角上下、照射角左右の2つの角度可変機構を搭載しています。

CE10E1-80-2A

照明固定シャーシCE10E1。3Aモデルは照射角上下、照射角左右、偏向(扇方向)の3つの角度可変機構を搭載しています。

CE10E1-80-3A

モデルCE10E1-80-1ACE10E1-80-2ACE10E1-80-3A
対応照明外径　　四角4点固定4点固定最大80x80mm [ドームや同軸系など]
　　　　　　　　2点固定最大固定ピッチ 283mm [バー照明など]
　　　　　　　　その他四角4点から2点固定間で変則ピッチ、変則固定可(扇形状) [リング照明など]
照明固定アーム　対応ネジサイズM2～M3 (固定用長穴、穴径3.5mm)
　　　　　　　　アーム板厚3.2mm
調整機構　照射上下方向上方向90° / 下方向20°
　　　　　照射左右方向微調整±2.5°左65° / 右65°
　　　　　照射偏角方向　－左20° / 右20°
柱固定　　柱面固定 CE10E1M6適合x2か所 取付ピッチ120mm
　　　　　柱先端固定 CE10E2　－モデル：CE10E2-2Aまたは-3A
　　　　　垂直柱設置　－　〇　〇
材質 / 表面処理SPCC (-2A,-3A一部SS400) / カチオン電着黒
耐荷重5.1kgf2.5kgf1.9kgf
質量395g540g550g
付属品主副柱取付用ネジ、挿抜ナット NT-M6 x各2個
取扱説明書(保証書含む)
耐荷重試験：アーム80mm幅平行のアーム中央へ40mm幅ブロック材を置き1mmたわむ荷重
　　　　　　※但し各調整･固定ネジをしっかり固定の時
FLEX-AエリアカメラシリーズCE10E1-80-1A寸法図

CE10E1-80-1A寸法図

FAエリアカメラ向けCE10E1-80-2A寸法図

CE10E1-80-2A寸法図

画像処理LED照明向けCE10E1-80-3A寸法図

CE10E1-80-3A寸法図

FLEX-AエリアカメラシリーズCE10E1-80-1A調整機構、角度調整図

CE10E1-80-1A
調整機構

FAエリアカメラ向けCE10E1-80-2A調整機構、角度調整図

CE10E1-80-2A
調整機構

画像処理LED照明向けCE10E1-80-3A調整機構、角度調整図

CE10E1-80-3A
調整機構

　　<寸法図をクリックすると拡大表示されます。>

先端固定仕様(突当固定)

  • 照明固定シャーシは、調整機構-2A、-3Aのモデルが突当て設置で選択できます。
  • 副柱へ突き当てる様に先端に設置するモデルです。水平方向のみでなく垂直方向へも設置できます。
照明固定シャーシCE10D2。突当固定の2Aモデルです。照射角上下、照射角左右の2つの角度可変機構を搭載しています。

CE10E2-80-2A

照明固定シャーシCE10D2。突当固定の3Aモデルです。照射角上下、照射角左右、偏向(扇方向)の3つの角度可変機構を搭載しています。

CE10E2-80-3A

モデル　－CE10E2-80-2ACE10E2-80-3A
仕様下記項以外E1モデルと共通
柱固定　　柱面固定 CE10E1モデル：CE10E1-1Aまたは-2A,-3A
　　　　　柱先端固定 CE10E2　－M6適合x2か所
　　　　　垂直柱設置　－　－　－
材質 / 表面処理　－SPCC / カチオン電着黒
耐荷重　－2.5kgf1.9kgf
質量　－450g460g
付属品主副柱取付用ネジ、挿抜ナット NT-M6 x各2個
取扱説明書(保証書含む)
耐荷重試験：アーム80mm幅平行のアーム中央へ30mm幅ブロック材を置き1mmたわむ荷重
　　　　　　※但し各調整･固定ネジをしっかり固定の時
FAエリアカメラ向けCE10E2-80-2A寸法図

CE10E1-80-2A寸法図

FAエリアカメラ向けCE10E2-80-2A調整機構、角度調整図

CE10E1-80-2A
調整機構

画像処理LED照明向けCE10E2-80-3A寸法図

CE10E1-80-3A寸法図

画像処理LED照明向けCE10E2-80-3A調整機構、角度調整図

CE10E2-80-3A
調整機構

照明固定治具、照明固定シャーシ突当モデルの主柱からの最小突き出し距離の寸法図

最小突き出し距離

　　<寸法図をクリックすると拡大表示されます。>

FLEX-A 主柱 / 副柱

仕様：

  1. 主柱、副柱共に、柱長は標準長に加え、カスタム対応で任意長を指定することもできます。
  2. ベース盤へ垂直設置する主柱は、ベース盤の持つレールのどの位置にも設置することが可能です。
  3. 主柱に設置する副柱は、1つの主柱に複数取り付けることができます。主柱のどの面にも設置することが可能です。
  4. 副柱は、角度可変機構を持ち、製品選択で水平器をレール内へ組込搭載したモデルもございます。

　主柱仕様　

  • A5039ベース盤の主柱長はL600、A6048ベース盤の主柱長はL700。
  • カスタム対応で指定長にすることが可能です。
アルミフレームベース盤に設置するA5039モデル主柱CE10G1-MA60。

CE10G1-MA60

カメラスタンドポストとなるベース盤に設置するA6048モデル主柱CE10G1-MA70。

CE10G1-MA70

モデル　「主柱」CE10G1-MA60CE10G1-MA70
柱　　　断面寸法30x60mm
　　　　柱長600mm700mm
　　　　柱長 カスタム対応300mm～1200mm範囲 (カスタム対応品番でご指定)
ベース盤固定　固定向きレール方向に対し、正面向けにも側面向けにも固定可
　　　　　　　固定位置レールのある全箇所 (レール方向はスライド移動可)
　　　　　　　ネジピッチ/数60x30mmピッチ / M6適合 x4か所
柱レール溝　レイアウト30mm面は中心線, 60mm面は端から15mmピッチ,レール間ピッチ30mm
　　　　　　溝幅 / 溝深さ8mm / 9mm
直立精度±2度 (前後左右)
適用挿抜ナットNT-M6, NT-M5, NT-M4, NT-M3
　　互換品：SFB-61x/SUS社, HNTA6-x/ミスミ社
材質 / 表面処理アルミ,SPCC / 黒アルマイト,カチオン電着黒
耐荷重片持ちばり荷重/1mmたわむ荷重
主柱+固定横柱治具：横柱オフセット250mm点へ荷重　12.5kgf
主柱+固定横柱治具：横柱オフセット200mm点へ荷重　23.5kgf
※但し各調整･固定ネジをしっかり固定の時
質量1.2kg1.3kg
付属品ベース盤取付用ネジ、挿抜ナット NT-M6 x各4個
取扱説明書(保証書含む)
画像処理カメラスタンド用主柱CE10G1-MA60、CE10G1-MA70寸法図

CE10G1-MA60/70
寸法図

画像処理カメラスタンド用主柱CE10G1-MA60、CE10G1-MA70調整機構図

CE10G1-MA60/70
調整機構

　　<寸法図をクリックすると拡大表示されます。>

　副柱仕様

  • A5039の副柱長はL390、A6048の副柱長はL480。
  • 固定ネジを緩めた時の滑り落ち抑制をしています。
  • 水平器を搭載したモデルもございます。
  • カスタム対応で指定長にすることが可能です。
アルミフレームカメラポストに設置するA5039モデル副柱CE10H1-SA39。

CE10H1-SA39

カメラスタンドポスト、照明スタンドポストとなる主柱に連結するA6048モデル副柱CE10H1-SA48。

CE10H1-SA48

モデル　「副柱」CE10H1-SA39CE10H1-SA48
柱　　　断面寸法30x30mm
　　　　柱長390mm480mm
　　　　柱長カスタム対応300mm～600mm範囲 (カスタム対応品番でご指定)
調整機構　副柱側傾斜方向±30° / 調整ネジ取外しで副柱固定の分離ができます ※1
　　　　　水平調整レール溝へ水平器搭載 (搭載位置移動可)　オプション選択搭載
副柱機構　採用挿抜ナット主柱側(付属品)= NTB-M6 x4 (NTB：保持バネタイプ)
副柱= NT-M6 x2、NTB-M6 x2
主柱固定　固定向きどの面(カド)にも取付可能
　　　　　固定位置レールのある全角箇所 (レール方向はスライド移動可)
　　　　　ネジピッチ/数100mmピッチxL型2面 / M6適合x2か所 x2面
副柱同士の主柱隣接固定対面固定= 同一高さ可
同一面,隣接カド固定= 最接近距離78.5mm(柱中心間) ※2
レール溝　レイアウト中心線(端から15mm)
　　　　　溝幅 / 溝深さ8mm / 9mm
　　　　　適用挿抜ナットNT-M6, NT-M5, NT-M4, NT-M3, およびNTBシリーズも適用
　　互換品：SFB-61x/SUS社, HNTA6-x/ミスミ社
材質 / 表面処理アルミ,SPCC / 黒アルマイト, カチオン電着黒
耐荷重片持ちばり荷重/1mmたわむ荷重
主柱+副柱：副柱オフセット250mm点へ荷重　11.5kgf
主柱+副柱：副柱オフセット200mm点へ荷重　20.5kgf
※但し各調整･固定ネジをしっかり固定の時
質量785g825g
付属品主柱取付用ネジ、挿抜ナット NTB-M6 x各4個
取扱説明書(保証書含む)

※1 副柱一体として主柱から分離が可能。調整されたカメラ/照明固定シャーシを緩めることなく、カメラや照明機材の一時的取外しが行えます。
※2 操作例に画像の説明がございます。

カメラスタンドポスト、照明スタンドポストとなる副柱CE10H1-SA39、CE10H1-SA48寸法図

CE10H1-SA39/48
寸法図

カメラスタンドポスト、照明スタンドポストとなる副柱CE10H1-SA39、CE10H1-SA48調整機構、角度調整図

CE10H1-SA39/48
調整機構

　　<寸法図をクリックすると拡大表示されます。>

　副柱 水平器搭載オプション

モデル　「副柱 水平器」CE10H1-SA-LV
仕様25x8mm角型 [アカツキ社製]
精度±2.5mm/m=±0.1433°
搭載位置フレームレール溝 (任意の位置に移動,移設可能)
画像処理カメラスタンドの副柱には水平器(アカツキ社製)を搭載できます。

水平器

画像処理カメラスタンドの副柱には水平器(アカツキ社製)を搭載できます。CE10H1-SA39へ搭載した図

CE10H1-SA39へ
水平器追加装備

可動部へ特殊シート加工が施されています

カメラ固定シャーシ(CE10D1)裏面、照明固定シャーシ(CE10E1)裏面、主柱ベース(CE10G1)裏面、副柱(CE10H1)のX/Y可動面に特殊シートが施されています。

カメラ固定シャーシ(CE10D1)裏面、照明固定シャーシ(CE10E1)裏面、主柱ベース(CE10G1)裏面、副柱(CE10H1)のX/Y可動面に特殊シートが施されています。

※ 製品仕様や価格は予告なく変更されることがありますのでご了承ください。
