FLEX7560/6048のサイズ感

画像処理・外観検査用カメラ作業台・冶具固定。画像処理環境ドットコム社製7560ベースプレートのA4用紙対比のサイズ感。   FLEX7560 画像処理・外観検査用カメラ作業台・冶具固定。画像処理環境.com社製6048ベースプレートのA4用紙対比のサイズ感。   FLEX6048
工業用カメラ固定治具、検査用LED照明レイアウト時のベースプレート。画像処理環境ドットコム社製7560主柱高さ説明図 FLEX7560
※固定アーム仕様は750
画像中の照明はL=300mm相当
工業用カメラ固定治具、検査用LED照明レイアウト時のベースプレート。画像処理環境.com社製6048主柱高さ説明図 FLEX6048
※固定アーム仕様は650
画像中の照明はL=200mm相当



アレンジ画像/セッティングイメージ

 このような角度設定、アングル材の組合せでは撮像できるまでに何分掛かりますか?
大幅な角度調整、アルミフレームのみや、ブラケットのみでは即対応不可な光学セッティング

シビアなラインカメラ設置環境に。
どんなに変化しても、カメラ、照明それぞれ高さ、角度、微調角度、すべて独立して調整可能です。現場対処で、サンプル試験で、時間浪費を想像してみてください。



《アレンジ変化時間》苦心なく、時間を無駄にせず、思うままのスタイルへ。すぐに主目的=画像取り込み

追加パーツなく行えるアレンジイメージ

画像処理やワークが変わっても「 即座に期待の光学条件へ 」→その場で画像取込みへ
左右搬送、ベルトコンベア設置、インライン運用に有効なアレンジ。集光・平行光・斜光、反射照明アレンジ
反射照明左右流れ方向スタイル
・左右送り試験 etc.
・インライン左右入出力搬送
《このアレンジが変化時間基準。
カメラ照明取り付け時間まで含む》
照明照射長ワーク、回転体試験、ドラム検査に有効なアレンジ。回転ステージ機構、集光・拡散光アレンジ
反射照明前後流れ方向スタイル
・回転体試験 etc.
・イン/オフライン回転機構設置
《アレンジ変化時間:約10分》
搬送機構優先設置、フィルム搬送機構、インライン運用に有効なアレンジ。ラインスキャンカメラ運用透過照明左右流れ方向スタイル
・搬送機構優先設置
・透過フィルム送り試験
《アレンジ変化時間:約5分》
透過体、フィルムローラ送りインライン設置に有効なアレンジ。集光・平行光・斜光、透過照明アレンジ透過照明、照明角度可変スタイル
・照明長の長い照明試験
・照明高さ可変試験
《アレンジ変化時間:約20分》
カメラ・照明同一角度を保持のままステップ角度可変、変位データ取得に有効なアレンジ。大学・研究・試験機関アレンジ反射照明、角度可変スタイル
・カメラ照明角度保持の角度可変
・角度変位撮像データ取得
《アレンジ変化時間:約15分》
大カメラ傾斜、角度保持のままカメラ・照明独立WD調整に有効なアレンジ。大学・研究・試験機関アレンジ反射照明、角度可変スタイル
・角度保持のまま独立WD調整
・角度保持のままカメラ照明角調整
《アレンジ変化時間:約15分》
個別角度、長尺照明、反射角、独立WD調整に有効な反射照明アレンジ。集光・平行光・斜光、LED照明優先アレンジカメラ・照明個別角度可変スタイル
・長尺照明設置試験
・反射角度試験、独立WD調整
《アレンジ変化時間:約20分》
個別角度、長尺照明、透過角、独立WD調整に有効な透過照明アレンジ。集光・平行光・斜光、LED照明優先アレンジ長尺照明透過スタイル
・独立WD、カメラ照明角独立調整
・前後ローラー送り機構
《アレンジ変化時間:約20分》
個別高さ、照明ファン高さ確保、左右ベルトコンベアインライン設置、同軸照明設置に有効なアレンジ同軸照明、同軸落射照明スタイル
・照明高さ(FAN)確保設置
・左右搬送機構インライン設置
《アレンジ変化時間:20分》



キーエンス、NED、竹中、バスラーなどのラインスキャンカメラ固定、CCS、モリテックスなどのLED照明を独立固定アレンジ。ライン照明、フラット照明、バー照明、リング照明の固定が可能な独立アームアレンジ。

「独立アームならではのアレンジが可」
・カメラ・照明独立ステップ変化
・カメラ傾斜、照明傾斜90°オフセット設置
・カメラ・照明共にベース面設置、直感的角度可変

ラインスキャンカメラ固定、取付治具、画像処理・外観検査用カメラベースプレートとして実機強度の傾斜、角度設定が可能なアレンジ

独立ステップ変化 : カメラ10°/照明30°
・ベース面設置による制振向上設置
・カメラ傾斜時、照明傾斜時、データ取り用途
《両角度ステップ変えアレンジ変化時間:15分》

角度調整が可能な画像処理・外観検査用カメラベースプレート。ラインスキャンカメラとLED光源を独立して角度設定が可能なアレンジ

独立ステップ変化 : カメラ20°/照明40°
・カメラ(レンズ)・照明性能評価、特性評価用途環境
《両WD変えアレンジ変化時間:15分》

ラインスキャンカメラ固定と90度交差してLED照明を独立固定アレンジ。ライン照明、フラット照明、バー照明、リング照明の照射角を変えた固定が可能な独立アームアレンジ

カメラ傾斜・照明傾斜90°オフセット設置
《アレンジ変化時間:20分》



追加パーツで行えるアレンジイメージ

搬送機構は当然、各種センサーも、剛性アップも外枠デザインも。追加自由自在。
高解像度試験、制振補強化、高精度インライン設置に有効なアルミフレーム増設アレンジ。ミスミ、SUS、NICアルミフレームを増設可能
高精度・高剛性スタイル
・高解像度試験
・制振補強化、高精度インライン設置
《追加パーツ:汎用アルミフレーム》
そもそも追加も、後追い追加も、固定に困りません。

30mmピッチのナットレール意識のみで設計できます。設置台の増設
・制御ユニット、画像ユニットの搭載
・制振補強



※裏面も表面同様に後入れナットをセットできます。枠の追加増設
・暗幕の追加増設
・HEPAフィルタ追加増設
・外観のデザイン化etc.

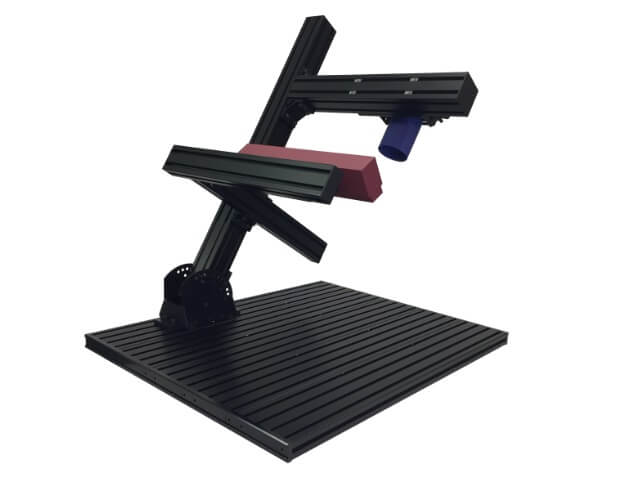

主柱の角度可変が行えるのは、”FLEX7560/6048可変アーム”または、”FLEX7560/6048独立アーム”になります。主柱と副柱の両方の角度可変を行えるのは、”FLEX7560/6048独立アーム”になります。
