スケール(目盛り)

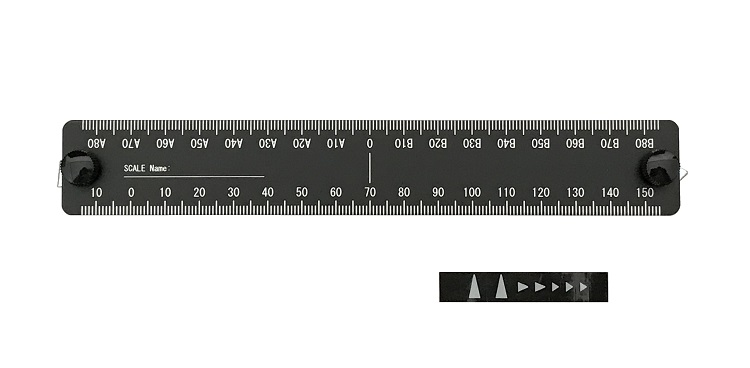

FLEX-SCL150A MS  \2,600

オプションスケール(目盛り)。FLEX7560/6048検査台用



スケール1枚[180x28xt2.0(mm)]

(固定ツマミ・金具、
矢印シール付属)

[クリックで拡大]




アルミフレームのフレーム溝に固定できるスケール。
FLEX検査台ミスミ/SUSアルミフレームに適合します。

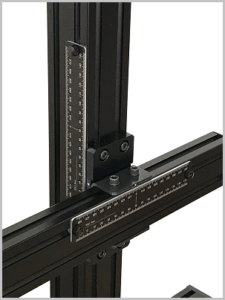

FLEX検査台用スケール(目盛り)。FlexSubへのスケール(目盛り)取付例



フレーム、ベース盤のどの部分にも取付、移設でき、目盛り原点を自由に移動できるため、可変テストの基準点、設計値からの基準点など多岐にご使用できます。アルミ製。

任意の場所でスケール(目盛り)
取付・取外し、位置移動が自由に行えます。



動画上では、SCALE nameに「スケールの対象箇所[WD(ワーク面:レンズ)]」を名入れ、0mm点に「試験時の読替え距離[300+]」を簡易(マスキングテープ)名入れ、矢印シールは一番大きな矢印を使用した例です。

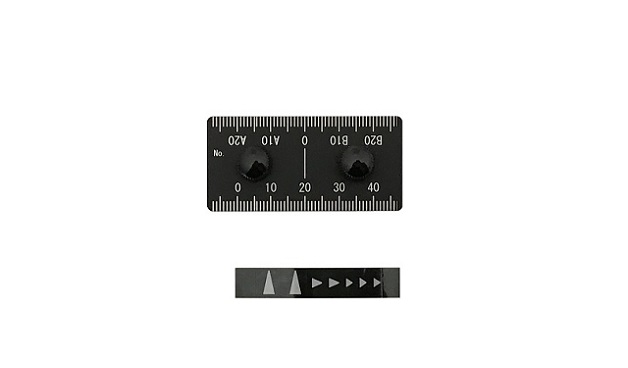

FLEX-SCL60A MS  \2,200

FLEX7560、FLEX6048用オプション製品。縦設置スケール(目盛り)



スケール1枚[58x28xt1.5(mm)]

(固定ツマミ・金具、
矢印シール付属)

[クリックで拡大]

フレーム溝の縦方向にも設置できるSCL60スケール。60mmフレーム幅に収まり、固定穴ピッチ30mm、固定溝をまたぐ縦設置が可能です。
FLEX検査台ミスミ/SUSアルミフレームに適合します。

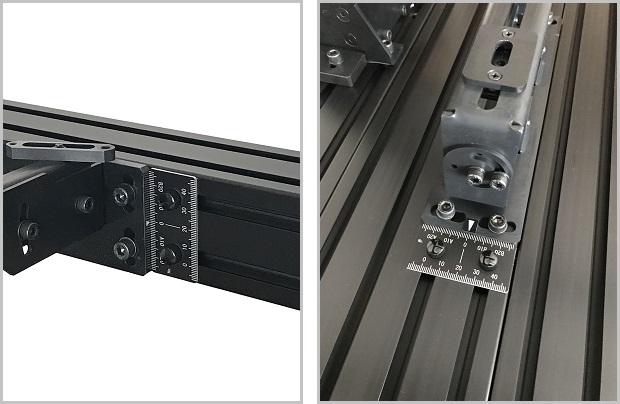

スケール60の使用例。固定溝をまたぐ縦設置が可能です。



調整箇所へ接触固定することで位置保持ガイドになり調整精度向上できます。

自由に移動でき、可変テストの基準点、設計値からの基準点など多岐にご使用できます。アルミ製。






※スケールのみで\10,000以下のご購入の場合は、別途送料\900が掛かります。
※20枚以上ご購入の場合は別途お見積をします。

※仕様、価格は予告無く変更する場合があります。
※ご要望やご意見を元に改良やオプション追加いたします。
