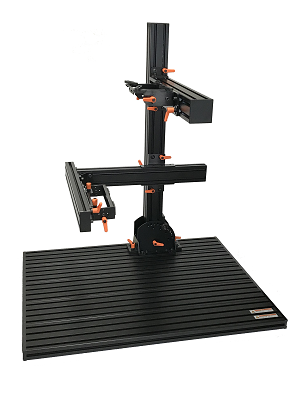

工具レス、ワンタッチ操作が可能な検査台 「 FLEX F-ONE 」

FLEX7560/6048Fシリーズの持つ各部調整機構をワンタッチ操作。工具を極力使わずに手操作で画像処理環境をセッティングできます。テスト環境ではワンタッチ手操作レバーのみでイージー操作、実機設置時には固定ネジをすべて締め込み強固に固定設置。








調整機構に手操作レバーを搭載
直感的なFlex可変機構を、
工具レスでリリース&ロック



テスト環境では手操作レバーで
操作性を重視
確定環境では工具を使い強固
恒久的に固定

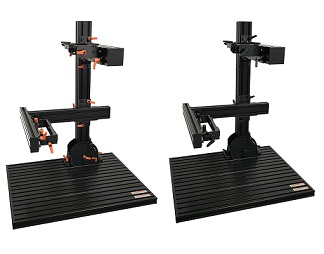

工具を使わず可変・調整が可能。設置確定時には工具で強固に固定。操作レバーはオレンジレバー、黒レバーを選択可能。

カメラ固定シャーシ F-ONE専用FlexCam

カメラ固定能力、調整機構仕様:
・FlexCam10Bと同様
・意匠登録 取得済み


角度調整操作:
・視野上下振り:手動操作レバー(両側)
・視野左右振り:ロングドライバー操作(付属)
・視野回転無段階(レバー位置変動量)
・視野中心(センタ微調)移動無段階 (レバー位置変動量)
・視野上下移動(WD微調):手動操作レバー(両側)
・視野左右移動:手動操作レバー(上下移動と共通)

ミスミ・SUS・NICアルミフレームへ固定できる画像処理・外観検査用カメラ取付治具、角度調整、装置搭載可能。
操作:
・軸ネジを可動できる最小に緩め、バーニア部の操作レバーで手動可動します。強固恒久的に固定する時は操作レバー含め軸ネジをしっかり締め込みます。




照明固定フレーム F-ONE専用FlexLight

照明(その他機材)固定能力、調整機構仕様:
・FlexLight10Bと同様
   ※ただし、操作レバーに干渉する角度が最大

・意匠登録 取得済み


角度調整操作:
・照射上下振り:手動操作レバー(片側)
ただし、レバーに干渉する±80°付近が最大角

・照射左右(回転)振り:手動操作レバー(両側)
・照射回転(左右):手動操作レバー(両側)
・照射上下:手動操作レバー(両側)
・照射左右:手動操作レバー(照射上下と共通)

LEDライン照明固定、集光や斜光照明固定、平行光照明固定が可能な取付ブラケット
操作:
・軸ネジまたは対角の固定ネジを可動できる最小に緩め、バーニア部の操作レバーで手動可動します。強固恒久的に固定する時は操作レバー含め軸ネジ・対角ネジをしっかり締め込みます。




主柱傾斜ベース F-ONE専用FlexMain

主柱固定能力、調整機構仕様:
・FlexMain10Cと同様
・意匠登録 取得済み


角度調整操作:
・10°ステップ(±50°):手動操作ツマミ
・±15°,±45°:手動操作ツマミ
・左右微調整:手動操作レバー(対角4か所)
・ベース盤設置 横向き縦向き共に可
・角度表示(前面側)

カメラ角度、照明角度、光学調整が可能な、実機採用可能な業界唯一の画期的な傾斜方式
操作:
・角度ステップは軸ネジを可動できる最小に緩め、手動操作ツマミを抜き差しします。左右微調整は対角の固定ネジを可動できる最小に緩め、バーニア部の操作レバーで手動可動します。強固恒久的に固定する時は操作レバー・ツマミ含め軸ネジ・対角ネジをしっかり締め込みます。




副柱可動ベース F-ONE専用FlexSub10CB

副柱固定能力、調整機構仕様:
・主柱側:60×60,60×30,ピッチ30mm:4点固定
・副柱側:60×60,60×30,ピッチ30mm:4点固定
     横固定,突き当て固定
・ベース盤含め、どの柱面にも設置可能
・主柱側固定ネジ緩める:上下固定のみ可動

・副柱側固定ネジ緩める:左右固定のみ可動


調整操作:
・主柱側固定ネジ緩める:手動操作レバー(両側)
・副柱側固定ネジ緩める:手動操作レバー(背面両側)

ミスミ・SUS・NICのアルミフレームに適用したXY稼働台座。独立して移動が可能。
操作:
・対角の固定ネジを可動できる最小に緩め、操作レバーで手動可動します。強固恒久的に固定する時は操作レバー含め対角ネジをしっかり締め込みます。




カメラ柱高さ(WD)調整 F-ONE

調整操作:
・カメラ柱高さ上下:手動操作レバー(両側)

カメラ高さ(WD)を工具を使わずワンタッチ手動操作が可能です
操作:
・対角の固定ネジを可動できる最小に緩め、操作レバーで手動可動します。強固恒久的に固定する時は操作レバー含め対角ネジをしっかり締め込みます。




手操作レバー



・90°~180°回転程度でリリース&ロックが行えます
・操作レバーはオレンジ(OR)、黒(BR)で選択できます

操作:
・ハンドルを引き上げることでフリーに回転し移動でき、引き上げながら中央ネジを緩めることでレバーを抜き取ることができます。
・操作レバーは、オレンジまたは黒を統一選択できます。
・抜き取り用の簡易レンチ(トルクスT15)を付属




付属品 F-ONE

後入れナット[M6]×10個
F-ONE専用FlexCam視野左右振り用[六角レンチドライバー]×1
手操作レバー抜き取り用[簡易トルクスレンチ]×1

同梱 :組立説明書(各柱の接続)、取扱説明書、保証書



アルミフレームはミスミ/SUS社(寸法互換)の60角,30×60角を採用
Flexシリーズは海外フレームなども互換性の高い30mmピッチのアルミフレームと互換

市販アルミフレーム適合表:

メーカー名 シリーズ名
ミスミ様 6シリーズ 6060、3060  (SUS様と寸法互換)
SUS様 SF30シリーズ 30.60、60.60  (ミスミ様と寸法互換)
NIC様 M6シリーズ 3060、6060
イマオコーポレーション様 Line6シリーズ 6060、 30シリーズ
連結にはTナット(またはナット30)を使用いただき、Lアングルブラケットで連結します。
ユキ技研様 現在の所適合無し。 どのシリーズとも連結がずれてしまいます。主柱、副柱はナット溝の位置が合いません。
Rexroth様 30シリーズ 30×60、60×60
現在の本品採用 ミスミ/SUS社フレーム:
アルミフレーム: 6シリーズ NFSB6-6060, NEFSB6-3060
後入れバネナット: HNTP6-6
NIC社フレーム:
アルミフレーム: M6シリーズ AFS-6060L-6, AFS-3060L-6
後入れナットセット: NAST-06




FLEX7560F-ONE / FLEX6048F-ONE 商品ラインナップ

ラインナップ概要:
FLEX7560はベース盤サイズ750x600mmのワイドモデル。FLEX6048はベース盤サイズ600x480mmのコンパクトモデル。FLEX7560F-ONE,FLEX6048F-ONE共に主柱の可変用途に合わせ3モデル。
「F-ONE固定アーム」モデルは主柱傾斜機能を持たないローコストモデルとなります
  ・FlexCam10B、FlexLight10B、FlexSub10CB 搭載
「F-ONE可変アーム」モデルは主柱の傾斜が可能
  ・FlexCam10B、FlexLight10B、FlexMain10C、FlexSub10CB 搭載
「F-ONE独立アーム」モデルは主柱および副柱の傾斜が可能
  ・FlexCam10B、FlexLight10B、FlexMain10Cx2台、FlexSub10CB 搭載

アルミフレーム(レール溝)は、MS=ミスミ/SUS互換アルミフレーム柱構成を採用しています

FLEX F-ONE MS固定アーム

FLEX7560F-ONE-OR MS固定アーム
FLEX7560F-ONE-BK MS固定アーム
  ¥172,000.

・ミスミ/SUS互換アルミフレーム
・全てブラックフレーム
・手操作レバーはオレンジ(-OR)、黒(-BK)選択

※固定アーム仕様はカメラポスト高さが50mm低くなります。

製品重量:20Kg
付属品:
・M6後入れナット x10個
・視野左右振り用六角レンチドライバー x1個
・手操作レバー移設用簡易トルクスレンチ x1個
・取扱説明書
・組み立て説明書
・製品保証書(1年)

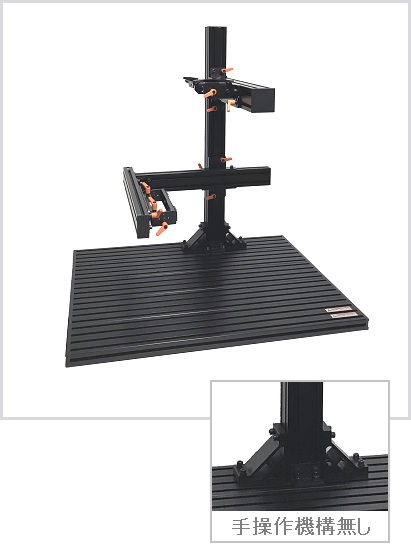

商品ラインナップ。商品名ステージ7560F-ONE固定アーム、主柱傾斜が無い低コスト、低価格タイプ



FLEX6048F-ONE-OR MS固定アーム
FLEX6048F-ONE-BK MS固定アーム
  ¥165,000.

・ミスミ/SUS互換アルミフレーム
・全てブラックフレーム
・手操作レバーはオレンジ(-OR)、黒(-BK)選択

※固定アーム仕様はカメラポスト高さが50mm低くなります。

製品重量:15.4Kg
付属品:
・M6後入れナット x10個
・視野左右振り用六角レンチドライバー x1個
・手操作レバー移設用簡易トルクスレンチ x1個
・取扱説明書
・組み立て説明書
・製品保証書(1年)

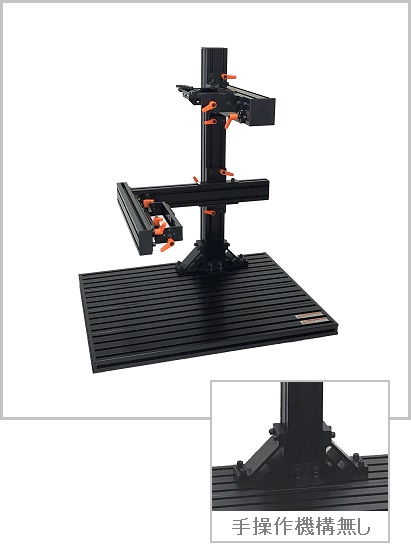

商品ラインナップ。商品名ステージ6048F-ONE固定アーム、主柱傾斜が無い低コスト、低価格タイプ



FLEX F-ONE MS可変アーム

FLEX7560F-ONE-OR MS可変アーム
FLEX7560F-ONE-BK MS可変アーム
  ¥219,000.

・ミスミ/SUS互換アルミフレーム
・全てブラックフレーム
・手操作レバーはオレンジ(-OR)、黒(-BK)選択

製品重量:22.2Kg
付属品:
・M6後入れナット x10個
・視野左右振り用六角レンチドライバー x1個
・手操作レバー移設用簡易トルクスレンチ x1個
・取扱説明書
・組み立て説明書
・製品保証書(1年)

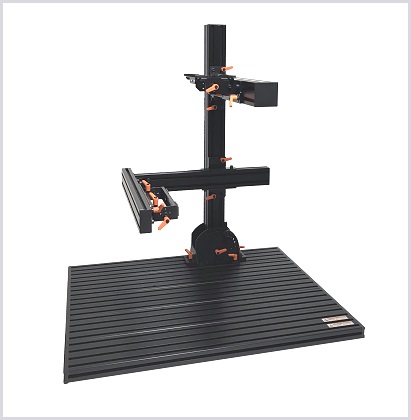

商品ラインナップ。商品名FLEX7560F-ONE可変アーム

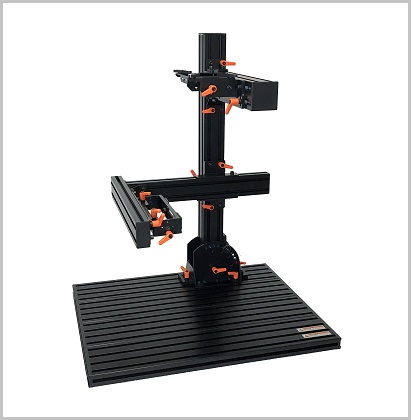

FLEX6048F-ONE-OR MS可変アーム
FLEX6048F-ONE-BK MS可変アーム
  ¥213,000.

・ミスミ/SUS互換アルミフレーム
・全てブラックフレーム
・手操作レバーはオレンジ(-OR)、黒(-BK)選択


製品重量:20.8Kg
付属品:
・M6後入れナット x10個
・視野左右振り用六角レンチドライバー x1個
・手操作レバー移設用簡易トルクスレンチ x1個
・取扱説明書
・組み立て説明書
・製品保証書(1年)

商品ラインナップ。商品名FLEX6048F-ONE可変アーム



FLEX F-ONE MS独立アーム

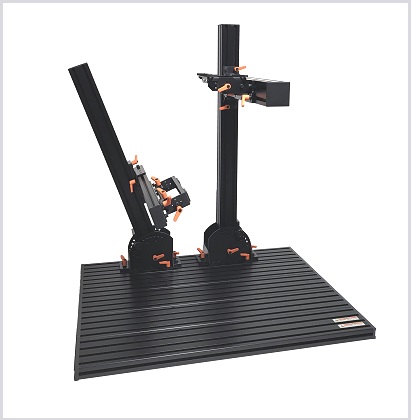

FLEX7560F-ONE-OR MS独立アーム
FLEX7560F-ONE-BK MS独立アーム
  ¥279,000.

・ミスミ/SUS互換アルミフレーム
・全てブラックフレーム
・手操作レバーはオレンジ(-OR)、黒(-BK)選択


製品重量:26Kg
副柱(照明柱側)のFlexMain10Cは前背両面に角度表示が付加されます。
付属品:
・M6後入れナット x10個
・視野左右振り用六角レンチドライバー x1個
・手操作レバー移設用簡易トルクスレンチ x1個
・取扱説明書
・組み立て説明書
・製品保証書(1年)

商品ラインナップ。商品名FLEX7560F-ONE独立アーム



FLEX6048F-ONE-OR MS独立アーム
FLEX6048F-ONE-BK MS独立アーム
  ¥275,000.

・ミスミ/SUS互換アルミフレーム
・全てブラックフレーム
・手操作レバーはオレンジ(-OR)、黒(-BK)選択


製品重量:22.6Kg
副柱(照明柱側)のFlexMain10Cは前背両面に角度表示が付加されます。

付属品:
・M6後入れナット x10個
・視野左右振り用六角レンチドライバー x1個
・手操作レバー移設用簡易トルクスレンチ x1個
・取扱説明書
・組み立て説明書
・製品保証書(1年)

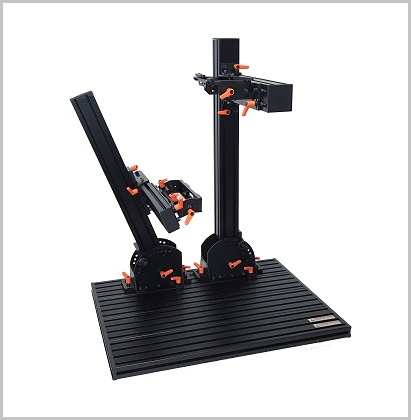

商品ラインナップ。商品名FLEX6048F-ONE独立アーム



※仕様は予告無く変更する場合があります。
※必要な強度や剛性は、使用環境(振動等)や使用精度およびご採用機器によりますので、使用条件に合わせて強度等、自由自在に加えて精度・剛性を調整してください。
※手操作レバー固定のみでは強度・剛性不足の場合は、使用条件に合わせてネジ固定を併用して調整してください。さらに強固に固定したい場合は、手操作レバーを取り外し通常のネジに置き換えることでさらに強固に固定いただけます。



FLEX7560/6048用 オプションパーツ

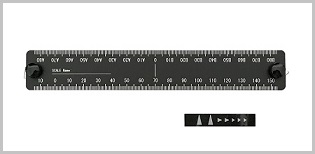

FLEX7560、FLEX6048用オプション製品。スケール(目盛り)

FLEX-SCL150A MS
・スケール(目盛り)
・フレーム溝のどの位置にも取付、移動が可能
・目盛り原点を自由に移動できます


FLEX-SCL60A MSFLEX7560、FLEX6048用オプション製品。縦設置スケール(目盛り)
・フレーム溝をまたぐ設置が可能な固定穴ピッチ30mmのスケール(目盛り)
・SCL150A同様、自由に移動、取付が可能






FLEX Fシリーズ

FLEX7560Fシリーズ

  • 手操作レバーを持たない質実剛健シリーズ。工具を用いて調整可変が行えます。
  • 固定アーム/可変アーム/独立アームの選択、アルミフレームをミスミ・SUS/NICの選択が行えます。
  • FLEX6048よりワイドスペース。ベース盤幅750×奥行600mm。その他機能部品は共通です。

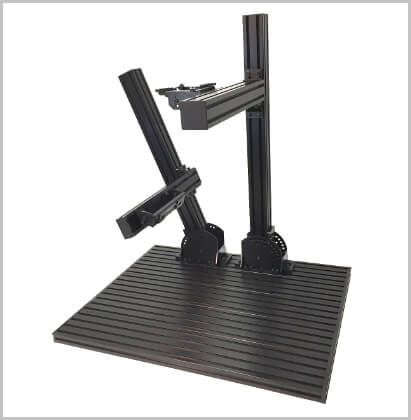

商品ラインナップ。商品名ステージ7560独立アーム、\259,000、主柱傾斜がカメラ、照明独立タイプ

FLEX7560F案内ページはこちら
(別ウィンドウで開きます。)

検査台:FLEX7560



FLEX6048Fシリーズ

  • 手操作レバーを持たない質実剛健シリーズ。工具を用いて調整可変が行えます。
  • 固定アーム/可変アーム/独立アームの選択、アルミフレームをミスミ・SUS/NICの選択が行えます。
  • FLEX7560よりコンパクトスペース。ベース盤幅600×奥行480mm。その他機能部品は共通です。

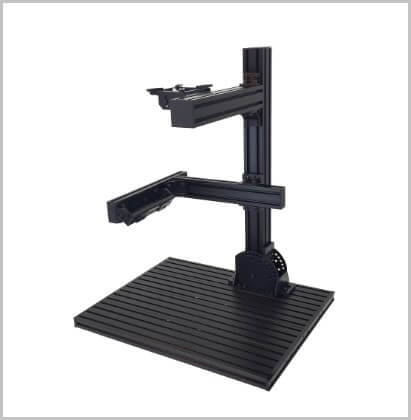

産業用カメラ固定を標準化したステージ(スタンド)のオリジナル商品。ステージ6048

FLEX6048案内ページはこちら
(別ウィンドウで開きます。)

検査台:FLEX6048
