FLEX-L ラインスキャンカメラ検査ステージ　 仕様/寸法

角度調整、可変、および、カメラ、照明の固定、アームや治具、ブラケットなどを固定できるカメラスタンド。画像処理、外観検査の試験、テスト、開発に使用する汎用検査台。

□ TOP > FLEX-L ラインセンサーカメラ向け > 仕様/寸法

特徴
仕様/寸法
種類/価格
取扱い例
見積/問合せ
カタログ/価格表　ダウンロード

キワを探る光学条件、カメラ角度、照明角度、主柱の角度も可変するラインカメラ専用治具ステージ(カメラスタンド)。サイズ違いのカメラ、照明を1つのシャーシで即座に取付、取替操作できます

FLEX-L 検査ステージ

仕様：

  1. FLEX-L検査ステージは、2種類のステージサイズ、3種類の基本ステージ構成、ワンタッチ操作が可能なF-ONEモデルがあります。
  2. 基本ステージ構成から、パーツの追加選択や、ご使用の環境に合わせて柱の増減やアレンジ変更のご要望を承れます。
  • コンパクトステージのFLEX-L6048は、デスクサイドのワゴンと同等のサイズ。開発システム、小型の設備に設置できます。

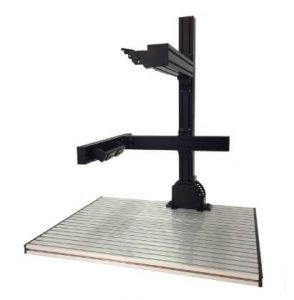

  • ワイドステージのFLEX-L7560は、大きめの搬送ステーションやインライン設備にもお使い頂けます。
ミスミ、SUSと互換のあるアルミフレームを採用したベース盤。アームやスタンド、治具、ブラケット、金具などの取付、固定が自在に行え、XYテーブルと同様の運用も可能です。

　　FLEX-L6048

アルミフレームで構成されたベース盤。主柱を移動させることができ、XYテーブルと同等の効果もあります。ミスミ、SUSと互換があります。画像処理、画像解析、外観検査の開発、テスト、検査向けのカメラスタンドです。

　　FLEX-L7560

モデルFLEX-L6048FLEX-L7560
ステージサイズ　　　　幅x奥行600x480750x600
　　　　　　　　　　　ベース面高さ30mm+約17mm (ゴム足高さ)
主柱サイズ　　　　　　柱角/長さ60x60角 / 柱長L650　※160x60角 / 柱長L750　※1
副柱サイズ/独立　　柱角/長さ60x60角 / 柱長L55060x60角 / 柱長L650
　　　　　/可変･固定　柱角/長さ30x60角 / 柱長L45030x60角 / 柱長L500
カメラ柱サイズ　　　　柱角/長さ60x60角 / 柱長L35060x60角 / 柱長L450
照明柱サイズ　　　　　柱角/長さ30x60角 / 柱長L450　※260x60角 / 柱長L500　※2
レール溝　　　　　　　ピッチ/溝方向等間隔30mm / 幅方向へ水平
　　　　　　　　　　　溝幅/溝深さ8mm / 9mm
　　　　　　　　　　　最大レール(水平)幅580mm730mm
　　　　　　　　　　　適用挿抜ナット　M6NTB-M6　　　互換品：SFB-PN19/SUS社, HNTP6-6/ミスミ社
　　　　　　　　　　　　　　　　　　　M5NTB-M5　　　互換品：SFB-PN18/SUS社, HNTP6-5/ミスミ社
　　　　　　　　　　　　　　　　　　　M4NTB-M4　　　互換品：SFB-PN17/SUS社, HNTP6-4/ミスミ社
　　　　　　　　　　　　　　　　　　　M3NTB-M3　　　互換品：SFB-PN16/SUS社, HNTP6-3/ミスミ社
材質/表面処理アルミ / 黒アルマイト
耐荷重 (各柱、ステージ単体)両端支持ばり荷重/1mmたわむ荷重　※鋭利な荷重を除く
60x30角：280kgf(L500)
60x60角：140kgf(L500)
ベース盤：100kgf(L750)
質量(ベース盤)8.0kg11.8kg

　※1. ベース面からの柱高さ：独立/可変アームモデルは+50mm、固定アームモデルは+0mm
　※2. F-ONEモデルは+50mm

ラインスキャンカメラ向けの画像処理検査ステージのFLEX-Lシリーズ。FLEX7560、FLEX6048固定アーム、可変アーム、独立アーム。角度調整、可変機能を持ち、スタンドやアーム、ブラケットなど治具を追加することなくカメラの取付、固定、クランプが可能。

　　　※上図ご説明はすべてFLEX-L7560を使用しています。

モデル種：

モデル　固定アーム　可変アーム　独立アーム　F－ONE
レンチレスワンタッチ操作
（クランプレバー搭載）		ーーー○
主柱角度可変固定○○各モデルあり
副柱固定先主柱主柱ベース盤各モデルあり
副柱角度可変固定○　主柱依存○　独立各モデルあり
主柱角度可変機構ー主柱傾斜ベース　DE10G1-10C各モデルあり
副柱XY独立可動機構副柱可動ベース　DE10G2-10CA副柱可動ベース
DE10G2-10CB
多種カメラ搭載調整機構カメラ固定シャーシ　DE10D1-10BDE10D1-10B
多種照明搭載調整機構照明固定シャーシ　DE10E1-10BDE10E1-10B
FLEX-F-ONEモデルはレバー操作ができ、工具レスで角度可変、変更操作が行えます。DE10G2は、ミスミ、SUSと互換のあるアルミフレームに適合します。

F-ONEモデル

DE10G2-10CB

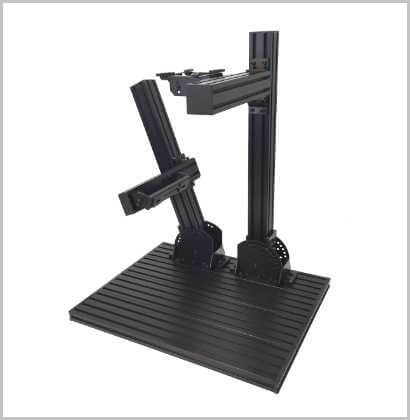

カメラ用柱、照明用柱それぞれ独立して角度可変が行えます。Python、OpenCV、MATLAB、WIL、Halconなどのライブラリテスト、欠陥検出アルゴリズムの開発に最適です。

独立アームモデル

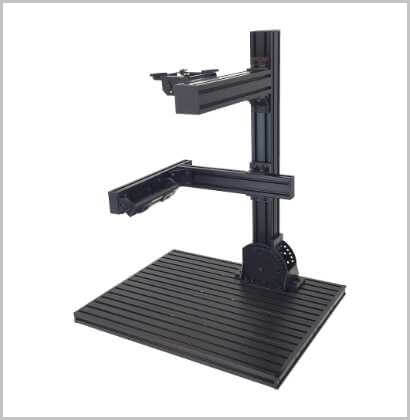

照明柱はカメラ柱に連動して角度可変が行えます。照明柱はカメラ柱に連動して角度可変が行えます。アイテック、キーエンス、CCS、コアテック、レイマックなどのライン照明、LED照明、ハロゲン照明の照射角度を自在に角度調整、可変できます。

可変アームモデル

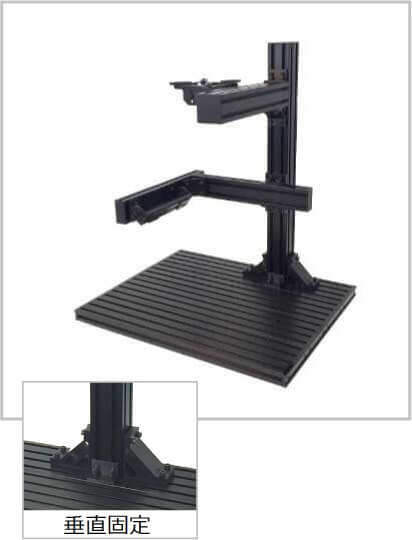

カメラ柱、照明柱共に角度調整、可変機能を持たないモデル。キーエンス、オムロン、コグネックス、リンクス、JAI、NED、竹中、BaslerなどのUSBカメラ、GigE、CameraLink、CoaXPressをその場で取替、交換、固定することができます。

固定アームモデル

FLEX-L カメラ固定シャーシ

仕様：

  1. カメラの固定方法は2方式ございます。レンズマウント面に固定ネジ穴のあるカメラは、可変レバー 固定方式で行え、天面や側面にのみ固定ネジ穴のあるカメラは側面固定で行えます。[意匠登録]
  • M72マウントまでの多くのラインスキャンカメラを本シャーシ1台で強固にネジ固定できます。
  • 可能な限り重心を中央に考慮し、振動の影響を最小にした角度調整機構を搭載。
ラインスキャンカメラ、ラインセンサカメラ、ラインカメラに適合するカメラ固定シャーシ、DE10D1。ゴニオステージを使うことなく、Keyence、OMRON、Teledyne、NED、竹中、JAI、Baslerなどを治具、ブラケット、金具などを使うことなく取付、固定、取替できます。

　DE10D1-10B

モデルDE10D1-10B
可変レバーカメラ固定　固定対象レンズマウント横に固定ネジ穴があるカメラ
M2～M3ネジ穴向け、M3～M4ネジ穴向け の2種(レバー反転)
　　　　　　　　　　　可変範囲最大M72マウントカメラ相当
固定ネジ穴位置が対角距離で49～113.5mmの範囲
側面カメラ固定長穴固定穴(M2～M3ネジ適用), 取付ピッチ12～55mmの範囲
1/4”固定穴(1/4”、M5～M6ネジ適用)のカメラ
調整機構　視野上下振り方向±15° 無段階
　　　　　視野左右振り方向±15° 無段階
　　　　　視野回転方向レバー位置移動による微調整　※1
　　　　　視野中心移動レバー位置移動による微調整　※1
　　　　　視野遠近(WD微調)±7.5mm 無段階, カメラ柱移動(最大:主柱長)
　　　　　視野左右移動カメラ柱固定位置移動(最大:カメラ柱長)
柱固定　　60mm幅柱面固定M6適合x4か所 取付ピッチ150x30mm
材質 / 表面処理SPCC / 三価ブラック
耐荷重17.5kgf　
質量910g
付属品取扱説明書、保証書
耐荷重試験：可変レバー中央へ4点固定ブロック材を固定し1mmたわむ荷重
　　　　　　※但し各調整･固定ネジをしっかり固定の時

　※1 搭載されるカメラにより、微調移動量が変動します。

モデルF-ONE
レンチレスワンタッチ操作
(クランプレバー搭載)
視野上下振り、視野WD微調/視野左右移動
レンチ操作視野左右振りはレンズ奥のため、ロングボールポイントレンチ付属
画像処理、欠陥検査、画像解析で行う光学条件、テスト、検査、試験様に設計されたカメラ角度専用の角度調整、可変、固定機構を搭載。M72マウントまでのカメラを取付できます。

カメラ固定機構

カメラ固定シャーシの角度調整機能、角度可変部位、可変角の解説。キーエンス、オムロン、NED、竹中、JAI、Teledyne、BaslerなどのGigE、CameraLink、CoaXPressラインスキャンカメラを1フレームで取付、固定、取替できる機構です。

調整機構 解説図

カメラ固定シャーシのカメラスタンド、ステージへの取付寸法図。ミスミ、SUSと互換のアルミフレームに取付、固定、クランプできる寸法です。ブラケットやアングル、金具などの治具を使うことなくカメラをスタンドに固定できます。

取付寸法図

F-ONE用カメラ固定シャーシにはレバーでのクランプ操作機構が搭載され、工具やレンチを使うことなくカメラの角度調整、可変、アルミフレームへの固定ができます。画像処理、画像解析、外観検査の開発、テスト、試験が速やかに行えます。

F-ONEモデル

FLEX-L 照明固定シャーシ

仕様：

  1. 照明の幅に合わせて左右スライドして自由に固定位置を決めることができ、小幅のライン照明から長尺なライン照明まで本品1台で固定できます。[意匠登録]
  2. 照射上下振り190°の可変角を持ち、ライン照明の照射角セッティングに必要な角度調整機構を強固ネジ固定で行えます。
  • 柱に固定することも、ベース盤へ固定することも可能。反射設置にも透過設置にもお使いいただけます。
  • 反射板や投影スクリーン設置などの機材固定にもご使用できます。
ライン照明、長尺照明、LED照明、ハロゲン照明に適合するFLEX-L照明固定シャーシ、DE10E1。アームやクランプ、スタンド、治具などの金具を使うことなく、キーエンス、オムロン、CCS、アイテック、コアテック、レイマックなどを取付、固定、取替でき、画像処理、欠陥検査、光学条件で必要な角度調整、可変機構を持ちます。

　DE10E1-10B

モデルDE10E1-10B
照明固定　スライド固定対象側面、背面に固定ネジや穴、ナットレールを備えた照明
M2～M3向け(Φ3.4)、M3～M4向け(Φ4.4)、M3～M5向け(Φ5.4)の3穴
　　　　　スライド可変範囲M5(～M3)用固定穴：最大150mm
M3(～M2)用固定穴：最小28mm
L300mm以上のライン照明は150mm位置で固定ください。L500mm程度が
最大サイズとして固定フレームを増設してください。
調整機構　照射上下振り方向±95° 無段階
　　　　　照射回転(傾き)方向±4° 無段階
　　　　　照射左右(傾き)方向±4° 無段階
　　　　　照射中心移動±5° 無段階
柱固定　　60mm幅柱面固定M6適合x4か所 取付ピッチ210x30mm
材質 / 表面処理SPCC / 三価ブラック
耐荷重8.5kgf　
質量970g
付属品取扱説明書、保証書
耐荷重試験：垂平設置、上下振り0°、スライド固定へブロック材を固定し、
　　　　　　上方向から1mmたわむ荷重
　　　　　　※但し各調整･固定ネジをしっかり固定の時

　※1 上下振り角度により、照射回転、左右の調整機構が変わってきます。

モデルF-ONE
レンチレスワンタッチ操作
(クランプレバー搭載)
照射上下振り、照射回転(傾き)、照射左右(傾き)、照射中心移動
ワーク、検体により長さの異なるライン照明、ハロゲン照明を固定できるスライド固定機構。ラインスキャンカメラでの画像処理、欠陥検査、外観検査の開発、テスト、検査で自在な操作ができます。

照明スライド固定機構

照明固定シャーシの角度調整機能、角度可変部位、可変角の解説。アイマック、CCS、キーエンス、オムロン、コアテック、レイマックなどのライン照明、長尺照明、ハロゲン照明を1フレームで取付、固定、取替できる機構です。

調整機構 解説図

照明固定シャーシをステージ、カメラスタンド、プラットフォームへの取付寸法図。ミスミ、SUSと互換のアルミフレームに取付、固定、クランプできる寸法です。ブラケットやアングル、金具などの治具を使うことなく照明をアルミフレームのプラットフォームに固定できます。

取付寸法図

F-ONE用照明固定シャーシにはレバーでのクランプ操作機構が搭載され、工具やレンチを使うことなく照明の角度調整、可変、アルミフレームへの固定ができます。画像処理、画像解析、外観検査の開発、テスト、試験が速やかに行えます。

F-ONEモデル

FLEX-L 主柱傾斜ベース

仕様：

  1. カメラ角度や照明角度を高剛性で傾斜設置が行える主柱の角度調整台座です。[意匠登録]
  • 強固なネジ固定としながら、変化角は10°刻みおよび、15°,45°の全15段の角度設置できます。センター出しのできる特殊ネジを採用。
  • 角度表示(右写真の面側)。独立アームモデルの副柱用には両面角度表示。
ミスミ、SUSと互換のあるアルミフレームに適合するFLEX-L主柱傾斜ベース、DE10G1。ベース盤を移動設置することでXYテーブルのようにも運用できます。ステージ、検査台、シャーシ、フレームとを接続する強固な角度可変、調整機構を持った台座です。

　DE10G1-10C

モデルDE10G1-10C
適用主柱　　　断面寸法60x60mm角, または30x60mm角
適用柱DE10G1-ID-L□□□ , DE10G12-ID-L□□□
　　　互換品：SF30-60.60/SUS社, 6-6060/ミスミ社
柱固定　　　　固定適用ネジ対面の2面固定：M6-12x4, M6-12x2
主柱可変角垂直±50°/10°ステップ および±15°,±45°
(0°,±10°,±15°,±20°,±30°,±40°,±45°,±50° 全15角)
角度表示ラベル1. 本表の右上写真の面側
2. 独立アームモデルの副柱側のみ両面表示
ベース盤固定　固定適用ネジ左右前後固定：M6-18 x4(左右), M6-12 x4(前後)
ベース盤固定　固定向きレール方向に対し、水平方向にも、またぐ方向にも固定可
　　　　　　　固定位置レールのある全箇所 (レール方向はスライド移動可)
材質 / 表面処理SPCC,SS400 / 三価ブラック
耐荷重片持ちばり荷重/1mmたわむ荷重
主柱+カメラ柱：カメラ柱オフセット300mm点へ荷重　21kgf
主柱+カメラ柱：カメラ柱オフセット200mm点へ荷重　50kgf以上
主柱+副柱：副柱オフセット300mm点へ荷重　19kgf
主柱+副柱：副柱オフセット200mm点へ荷重　36kgf
主柱+副柱F-ONE：副柱オフセット300mm点へ荷重　19kgf
主柱+副柱F-ONE：副柱オフセット200mm点へ荷重　42.5kgf
主柱45°傾斜+カメラ柱：カメラ柱オフセット200mm点へ荷重　19kgf
主柱15°傾斜+カメラ柱：カメラ柱オフセット200mm点へ荷重　34kgf
※但し各調整･固定ネジをしっかり固定の時
質量2.8kg
付属品取扱説明書、保証書
モデルF-ONE
レンチレスワンタッチ操作
(クランプレバー搭載)
主柱可変角(角度設定側はクランプノブ)、ベース盤移動固定
画像処理、欠陥検査、画像解析で行う光学条件、テスト、検査、試験様に設計されたカメラの主軸、照明の主軸角度専用の角度調整、可変、固定機構を搭載。ミスミ、SUS互換のアルミフレームを取付できます。

主柱角度可変

主柱傾斜ベースの角度調整機能、角度可変部位、可変角の解説。カメラ、照明の基本角の角度調整をステップ角で設定、角度固定できる機構です。

調整機構 解説図

主柱傾斜ベースをステージ、カメラスタンド、検査台への取付寸法図。ミスミ、SUSと互換のアルミフレームに取付、固定、クランプできる寸法です。ブラケットやスタンド、金具などの治具を使うことなく即座にカメラ、照明の主軸を角度調整、可変を実現します。

取付寸法図

F-ONE用主柱傾斜ベースにはレバーでのクランプ操作機構が搭載され、工具やレンチを使うことなく照明の角度調整、可変、アルミフレームへの固定ができます。画像処理、画像解析、外観検査の開発、テスト、試験が速やかに行えます。

F-ONEモデル

FLEX-L 副柱可動ベース

仕様：

  1. アルミフレーム支柱用結合台座です。微調整を行いたいアルミフレーム結合箇所へお使いいただくことでX方向、Y方向お互いに影響することなくアルミフレームを移動可変することができます。
  2. 各柱の60mm面のどこへでも移設･設置できます。ベース盤面へも設置できます。
  • 本品含め、機能パーツシリーズは、可動部へ特殊シート加工を付加しています。微調整操作を行う時の引っかかりを抑制できます。
ミスミ、SUSと互換のあるアルミフレームに適合するFLEX-L副柱可動ベース、DE10G2。ベース盤を移動設置することでXYZテーブルのようにも運用できます。ステージ、検査台、シャーシ、フレームとカメラ柱、照明柱を接続するアルミフレームの結合台座です。

　DE10G2-10CA

モデルDE10G2-10CADE10G2-10CB
適用モデル独立アーム, 可変アーム, 固定アームF-ONE
適用柱　　副柱側30x60mm角, または60x60mm角
　　　　　主柱(ベース)側30x60mm角, または60x60mm角
適用柱DE10G12-ID-L□□□, DE10G2-VL-L□□□
　　互換品：SF30-60.60,30.60/SUS社, 6-6060,3060/ミスミ社
固定適用ネジ副柱側,主柱(ベース板面)側ともに：M6-12x4
主柱軸副柱軸(XY)可動独立移動可
材質 / 表面処理SPCC / 三価ブラック, アルミ(ベース板) / 黒アルマイト
耐荷重片持ちばり荷重/1mmたわむ荷重
主柱+副柱：副柱オフセット300mm点へ荷重　19kgf
主柱+副柱：副柱オフセット200mm点へ荷重　36kgf
主柱+副柱F-ONE：副柱オフセット300mm点へ荷重　19kgf
主柱+副柱F-ONE：副柱オフセット200mm点へ荷重　42.5kgf
※但し各調整･固定ネジをしっかり固定の時
質量372g610g
付属品取扱説明書、保証書
モデルF-ONE
レンチレスワンタッチ操作
(クランプレバー搭載)
副柱軸可動, 主柱軸可動
画像処理、欠陥検査、画像解析で行う光学条件、テスト、検査、試験様に設計されたカメラの主軸、照明の主軸角度専用のアルミフレーム結合機構です。ミスミ、SUS互換のアルミフレームをXY独立して操作できます。

XY独立移動

副柱可動ベースの調整機能、可変部位の解説。カメラ、照明の高さや突き出し量をXY独立して移動操作、固定できる機構です。

調整機構 解説図

副柱傾斜ベースをステージ、カメラスタンド、検査台とカメラ柱、照明柱との取付寸法図。ミスミ、SUSと互換のアルミフレームに取付、固定、移動操作できる寸法です。ブラケットやスタンド、金具などの治具を使うことなく即座にカメラ、照明のXY軸を調整、可変を実現します。

取付寸法図

F-ONE用副柱可動ベースにはレバーでのクランプ操作機構が搭載され、工具やレンチを使うことなくカメラ、照明のXYステージ調整、可変、アルミフレームへの固定ができます。画像処理、画像解析、外観検査の開発、テスト、試験が速やかに行えます。

F-ONEモデル

揃い面を持ち、面出しが行えます。

カメラ固定シャーシ、照明固定シャーシの設置面、角度調整機構は、基準面と揃い面を持ち、角材やスチール定規で面出しが行えます。

FLEXシリーズの調整機構は、すべて面出しが行える面、端面を持ちます。画像処理の検査、テスト、試験において、角度調整、可変で平行をだすことができます。

可動部へ特殊シート加工が施されています

カメラ固定シャーシ(DE10D1)裏面、カメラ柱と主柱結合の可動面、照明固定シャーシ(DE10E1)裏面、主柱可変ベース(DE10G1)裏面、副柱可動ベース(DE10G2)のX/Y可動面に特殊シートが施されています。

カメラ固定シャーシ(DE10D1)裏面、照明固定シャーシ(DE10E1)裏面、主柱傾斜ベース(DE10G1)裏面、副柱可動ベース(DE10G2)のX/Y可動面に特殊シートが施されています。ミスミ、SUSと互換のあるアルミフレームとの位置移動、調整をスムーズにします。

※ 製品仕様や価格は予告なく変更いたします。
